Пералня Ariston AVD169 - платка


Форум » Ремонт » Ремонт на перални , съдомиялни и сушилни машини [Страници (1)]

| Нова тема | Изпрати | | Версия за печат |
 овъглени резистори
Nik0lai


Нов участник

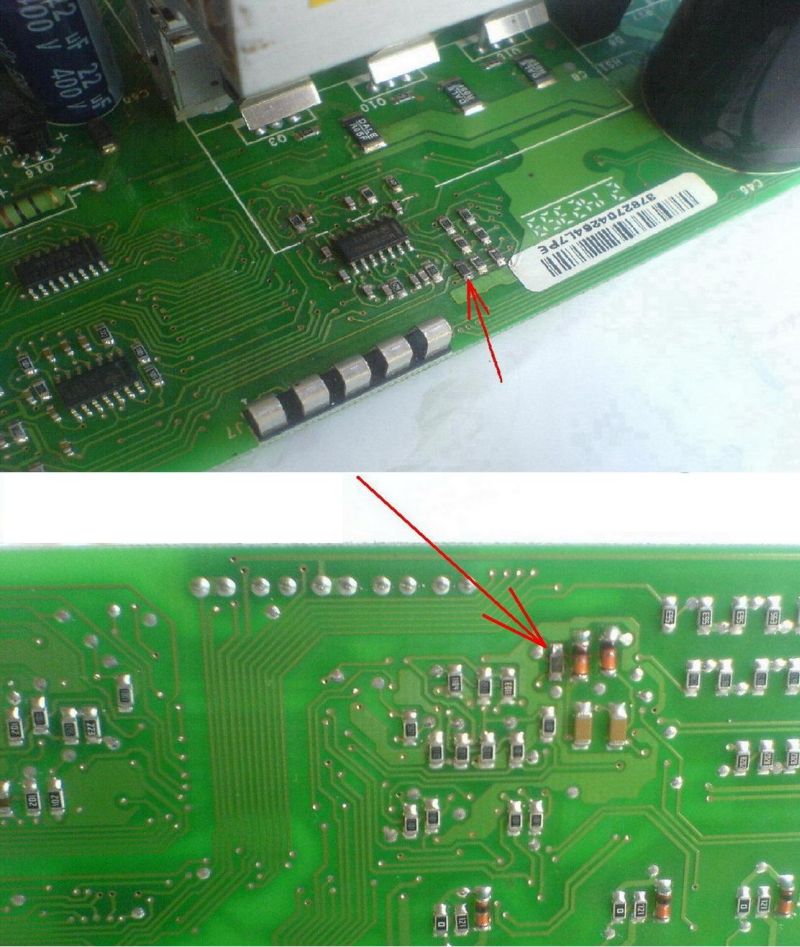

Здравейте, бихте ли ми казали стойностите на резисторите от снимката защото са овъглени и нищо не се чете по тях. Платката е EVO2 с трифазен двигател. Резисторите се намират в непосредствена близост до конектор 'J7', като единият резистор е от едната страна на платката а другия от другата. Пералнята не пали изобщо, платката е мокрена преди да се повреди и е давала грешка F01.



Всичко записи: 12 : Дата на рег-ция: Май 2008 : Отправено: 17 Май, 2008 - 13:31:25
bamze



Супер участник
От: Варна
ICQ

Намокрен ли е куплумг J9 почти винаги платката е труп . Дава ти грешка 01 за управление на мотора . Мотора при 18000 оборота се упревлява с около 300 Hz и влага в куплунга бърка до неузнаваемост трифазния режим .
Резисторите са по 10 к . Върху тях надписа е 1002 .

Всичко записи: 707 : Дата на рег-ция: Дек. 2005 : Отправено: 18 Май, 2008 - 06:50:27
Nik0lai


Нов участник


Мерси за резисторите. Да куплунга също е намокрен след подмяна на овъглените резистори от снимката и 3x330ома и още един диод пералнята запали но пак си дава същата грешка. Има и един чип MC33274 който се намира в непосредствена близост до резисторите и ми се струва че корпуса му е леко деформиран и май е заминал и той, вътре в чипа има 4 операционни усилвателя според google-to, но няма отркриване никаде. Ще пробвам да го заменя с друг аналогичен.

Всичко записи: 12 : Дата на рег-ция: Май 2008 : Отправено: 25 Май, 2008 - 21:44:49
bamze



Супер участник
От: Варна
ICQ

Аналози на MC33274 са OP482, TSH24 ,но преди да се хвърлиш в търсенето провери дали DSP процесосора има захранване и генерации .
То и за да се смени модула има и други условия :
http://www.service-ruse.eu/dounload/WM/Indesit/merloni3.pdf
Тексаския DSP процесор

Всичко записи: 707 : Дата на рег-ция: Дек. 2005 : Отправено: 26 Май, 2008 - 06:34:55
Nik0lai


Нов участник


След подмяна на MC33274 пералнята заработи нормално. Проблема е решен.

Всичко записи: 12 : Дата на рег-ция: Май 2008 : Отправено: 02 Юни, 2008 - 18:24:44
yulian


Нов участник


Nik0lai , прочетох за проблемите ти с пералнята Ariston и конкретно с интегрална схема MC33274. Доколкото разбрах си я сменил с аналог.
Моят въпрос е къде мога да намеря интегралната схема, или нейн аналог.

Всичко записи: 1 : Дата на рег-ция: Ноем. 2009 : Отправено: 20 Ноември, 2009 - 14:39:10
bamze



Супер участник
От: Варна
ICQ

В България неможеш я намери . Търси начин от Великобритания .Аз от там ги набавих .

Всичко записи: 707 : Дата на рег-ция: Дек. 2005 : Отправено: 22 Ноември, 2009 - 08:45:19
kolyo



Админ
От: Русе

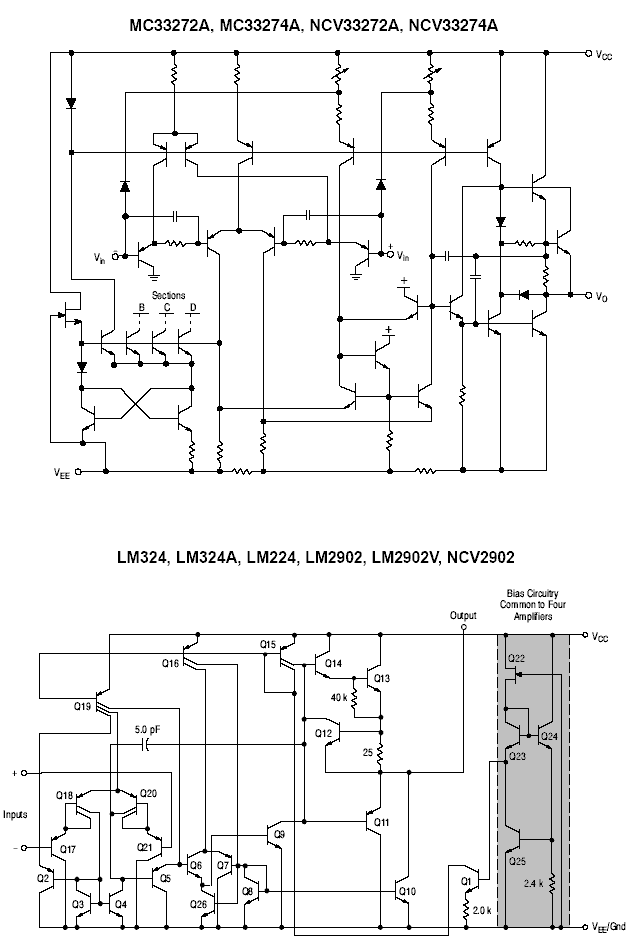

bamze , а каква е разликата между MC33274 и LM324 ?
Като гледам изводите им съвпадат, пък и схемата е подобна :



Всичко записи: 11471 : Дата на рег-ция: Дек. 2005 : Отправено: 22 Ноември, 2009 - 10:34:43
