Вчера се занимавах с управляващата платка на сушилня за дрехи ELECTROLUX. Сушилнята се е повредила 3 седмици след изтичане на гаранционния срок. Външното проявление на повредата е - при включване дисплея се опитва да светне но веднага угасва, след малко това се повтаря и така нататък.
При мене е само управляващата платка. На нея е захранването, процесора (MC9S08AC60), няколко релета, симистор и разни други. Част от платката е показана на снимката.
http://relhostpic.eu/images/2015/11/30/k86K.jpg
Захранващата част работи номално.
Извода RESET е р.3 на процесора. Веригата за RESET е три последователно свързани съпротивления към 5V - R41(10k), R42(1k), R43(330R). От общата точка на R42 и R43 има кондензатор 100nF към маса (С18). Общата точка на R41 и R42 е изведена и се подава към друга платка - предполагам към дисплея.

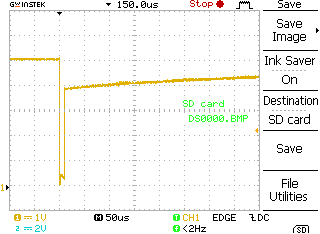

Сигнала на р.3 е показан на снимката по-долу.Импулсите са с период 2-3 секунди. Мисля че всеки импулс ресетва процесора.
Въпросът ми е дали това рестване може да е нормално и да се дължи примерно на това, че не е вързано нищо друго към платката ( датчици, дисплей или нещо друго ), или е дефект и затова сушилнята не тръгва?
_________________________________________________________________________
Платката е повредена. При прекъсване на комуникационната линия между тая платка и лицевата, лицевата работи, възприема си бутоните, но при възстановяване на комуникационната линия всичко умира - вървят си разни пакети импулси колкото да объркат всичко. Дали проблема е софтуерен или хардуерен - божа работа.
_________________________________________________________________________
Всички захранвания са проверени и мисля че са добре. Пускам снимка с етикетчето на платката : http://relhostpic.eu/images/2015/12/03/VxYMN.jpg
Проблема като че ли е по скоро софтуерен. Някой може ли да каже нещо за някаква "прошивка"?
|
