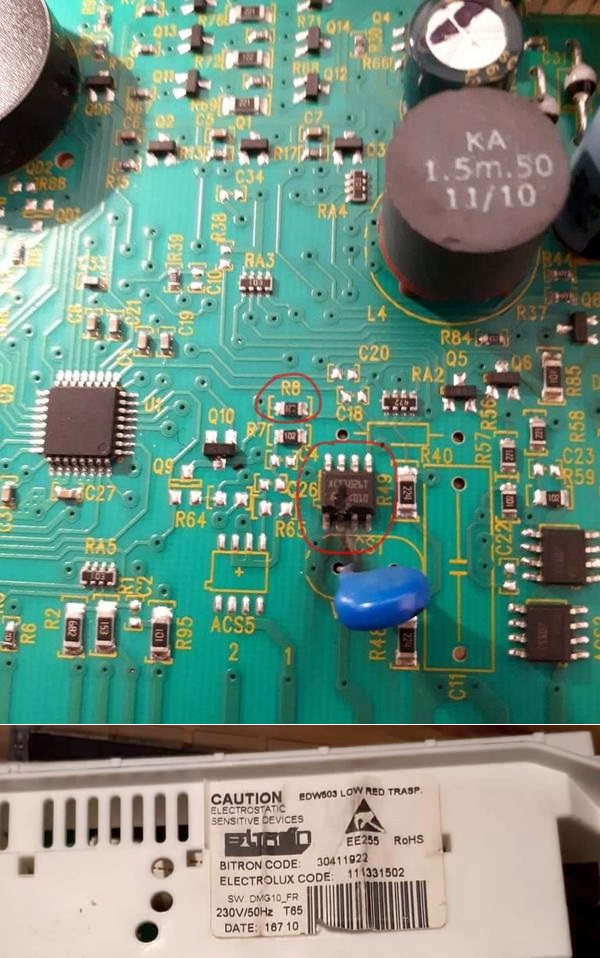

Здравейте, Изгоряха тези два елемента на платката (на снимката). Интересното е, че миялната тръгва. На пръв поглед всичко изглежда нормално. Не съм я оставил да извърти цяла програма, достраша ме да не изгори още нещо.
За какво отговаря този елемент в случая? Намерих му datasheet и от там става ясно, че включва и изключва компоненти с ниско напрежение. Подозрам, че пуска и спира буталото, което отваря вратичката за хапчето.
Drive of low power high inductive or resistive loads like: relay, valve, solenoid; dispenser, door lock; micro-motor
ACS1026T се оказа труден за намиране. Има го в ebay, но не ми се чака един месец докато пристигне. Някой има ли го наличен да ми изпрати?
|
|
Всичко записи: 13 : Дата на рег-ция: Апр. 2013 : Отправено: 15 Април, 2018 - 01:29:53 |
|
|
|
|
|
|
|
| |
|
Има го навсякъде. Търси го като ACS102-6T |
|
Всичко записи: 30 : Дата на рег-ция: Февр. 2008 : Отправено: 15 Април, 2018 - 08:13:16 |
|
|
|
|
|
|
|
| |
|
Благодаря за съвета. Намери се. В четвъртък ще е при мен.
Сега пък се окза, че в Бургас никъде няма SMD резистори... Не намирам и по нашенските сайтове. Естествено в ebay има и са $1.30 за 100 броя с безплатна доставка. Но ще трябва доста да ги чакам.
Моля за помощ за намирането на резистора. Някой има ли от изгоряла платка или нов? Маркировката му е 221 и е 220 ома. |
|
Всичко записи: 13 : Дата на рег-ция: Апр. 2013 : Отправено: 16 Април, 2018 - 16:33:35 |
|
|
|
|
|
|
|
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 16 Април, 2018 - 17:03:19 |
|
|
|
|
|
|
|
|
Всичко записи: 96 : Дата на рег-ция: Март 2007 : Отправено: 17 Април, 2018 - 13:33:27 |
|
|
|
|
|
|
|
|
Всичко записи: 13 : Дата на рег-ция: Апр. 2013 : Отправено: 23 Април, 2018 - 11:59:43 |
|
|
|
|
|
rope
Постоянен участник
От: София
|
|
| |
|

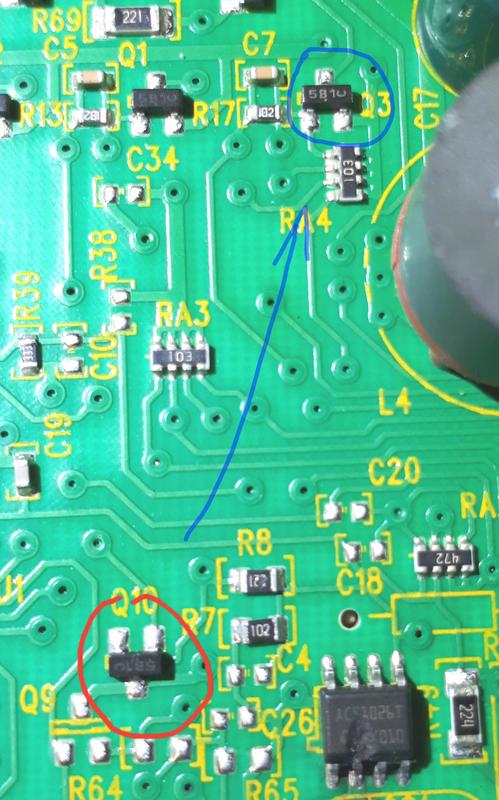

То транзистора е този, но ако е гръмнал и той, голям е шанса да е заминал и управляващия го извод(порт) на процесора, защо не свалиш транзистора и да видиш откъде идва сигнала на базата му. Ако е директно от процесора, премери съпротивлението към маса и после към плюса на захранването , ако има ниска стойност , не си губи времето със този ремонт. |
|
Всичко записи: 426 : Дата на рег-ция: Септ. 2006 : Отправено: 23 Април, 2018 - 13:55:40 |
|
|
|
|
|
|
|
| |
|
Ако тези елементи отговарят само за отваряне на вратичката за таблетката, а наистина е изгорял извода на процесора, то може в крайна сметка да се ползва съдомиялната и така. Преди стартиране на програмата поставяте таблетката на дъното на машината. Не е най-доброто, но пред алтернативата да се търси друга платка става и така. |
|
Всичко записи: 67 : Дата на рег-ция: Юни 2017 : Отправено: 28 Април, 2018 - 00:01:04 |
|
|
|
|
|
|
|
| |
|
Миялната тръгна. Всичко работи. Ще видим как ще е за напред.
Транзистора не го сменихме. Само триака и резистора.
Много благодаря на всички за помощта. |
|
