Хладилник whirlpool S20D-RSS33 - ­ платка


Форум » Ремонт » Ремонт на хладилници и климатици [Страници (1)]

| Нова тема | Изпрати | | Версия за печат |
 Търся ел. схема
duk69


Нов участник

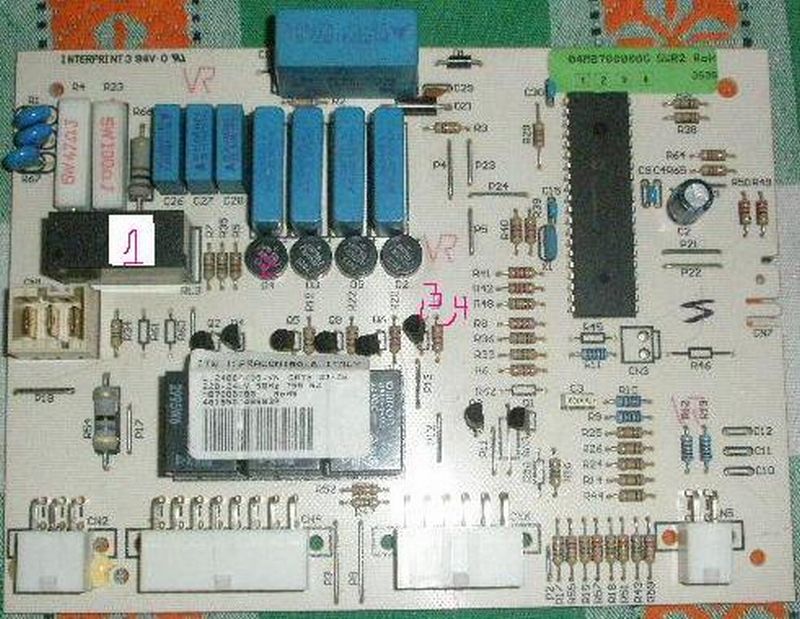

зравейте колеги ,имам проблем с този хладилник релето за компресора на самата платка не се включва
учудва ме изпълнението за управлението на релето което е 24v dc самото захранване е осъществено с грец тиристор и процесор
нещо не се ориентирам в ситуацията моля за помощ като схеми и каквото имате също съветите няма да са излишни

1 стандартно реле на 24 V dc
2 грец AM1510
3 трияк ZO103ND 0.8A 800V
4 резистор 850 ома



Всичко записи: 14 : Дата на рег-ция: Февр. 2010 : Отправено: 17 Февруари, 2010 - 17:17:55
duk69


Нов участник

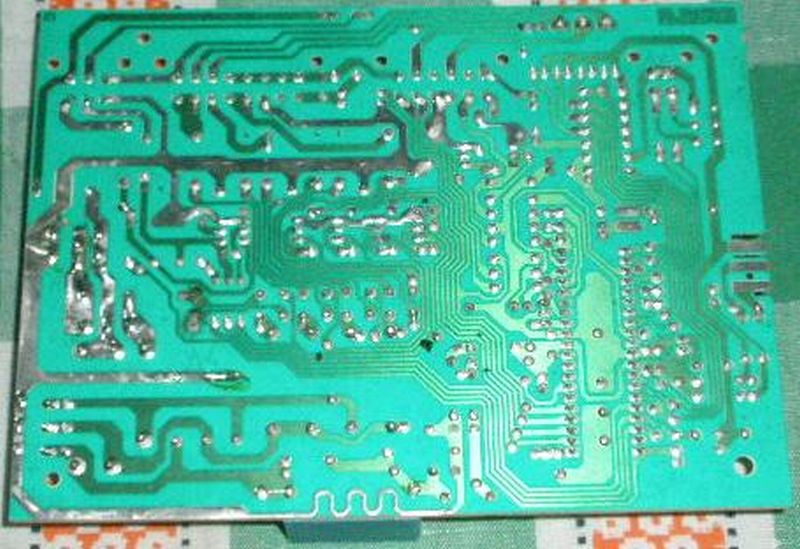

и от другата страна



Всичко записи: 14 : Дата на рег-ция: Февр. 2010 : Отправено: 22 Февруари, 2010 - 14:08:00
kolyo



Админ
От: Русе


Схемата е направена така за да се намали консумацията
Всъщност замества ~220 волтово реле, което се управлява от симистора
Като замостиш крайните изводи на симистора релето включва ли ?

Всичко записи: 11508 : Дата на рег-ция: Дек. 2005 : Отправено: 22 Февруари, 2010 - 15:25:52
bratiata_pz



Участник
От: Пазарджик


смени тези кондензатори и пробваи.



Всичко записи: 56 : Дата на рег-ция: Февр. 2008 : Отправено: 22 Февруари, 2010 - 18:53:35
kolyo



Админ
От: Русе


И защо да сменя всичките, след като е изтекъл само левия ?

Всичко записи: 11508 : Дата на рег-ция: Дек. 2005 : Отправено: 22 Февруари, 2010 - 19:19:24
duk69


Нов участник


благодаря за помоща подмених кондензатора симистора и релето и пак нищо , не излиза никакво напрежение от ел. схемата

Всичко записи: 14 : Дата на рег-ция: Февр. 2010 : Отправено: 04 Март, 2010 - 09:48:30
kolyo



Админ
От: Русе


Като замостиш крайните изводи на симистора релето включва ли ?

Всичко записи: 11508 : Дата на рег-ция: Дек. 2005 : Отправено: 04 Март, 2010 - 19:47:35
Гост


ОТСТРАНЕН


whirlpool S20D-RSS33 - трупа лед
Имам проблем whirlpool S20D-RSS33 хладилника натрупва лед и спира да охлажда.
Нагревателя е здрав, сменен е кликсона и пак не се разскрежава.

Отправено: 11 Август, 2011 - 08:38:13
kolyo



Админ
От: Русе


http://elektrotanya.com/whirlpool_s20d-rss33-a_g.pdf/download.html >>> Get manual

Всичко записи: 11508 : Дата на рег-ция: Дек. 2005 : Отправено: 11 Август, 2011 - 10:54:04
Гост


ОТСТРАНЕН


Този контакт на кликсона нормално затворен или отворен е на стайна температура



Отправено: 11 Август, 2011 - 11:19:11
kamikatzeto


Редовен участник


Би трябвало да е нормално отворен.Когато температурата се понижи по спомен си мисля че беше около -8/-10 тогава затваря.

Всичко записи: 214 : Дата на рег-ция: Ноем. 2008 : Отправено: 11 Август, 2011 - 11:31:48
Гост


ОТСТРАНЕН

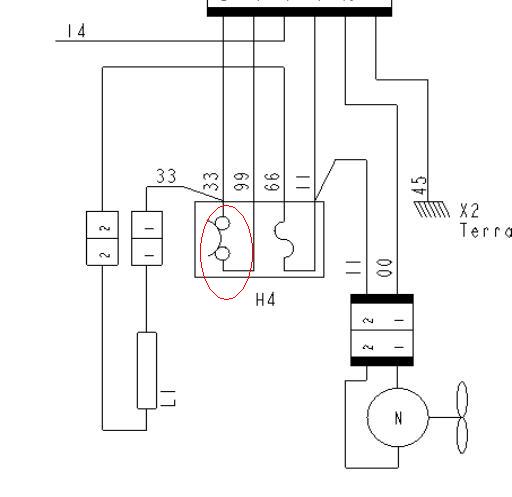

Да като всички нормални кликсони за NO FROST ама на схемата е обозначен като нормално затворен по същия начин на схемата е обозначен и кликсона на компресора

Отправено: 11 Август, 2011 - 11:36:22
kamikatzeto


Редовен участник


Ами може да са се объркали.Човешко е.

Всичко записи: 214 : Дата на рег-ция: Ноем. 2008 : Отправено: 11 Август, 2011 - 12:07:27
kolyo



Админ
От: Русе


Не са объркали, кликсона е нормално затворен(при - 20 градуса),
когато температурата превиши +8 градуса , тогава отваря

Всичко записи: 11508 : Дата на рег-ция: Дек. 2005 : Отправено: 11 Август, 2011 - 12:13:22
Гост


ОТСТРАНЕН


Нагревател здрав, сменен кликсон и резолтат след една седмица изпарителя е ледено блокче

Отправено: 18 Август, 2011 - 07:49:45
kamikatzeto


Редовен участник


Може времето за обезскрежаване да не му достига.

Всичко записи: 214 : Дата на рег-ция: Ноем. 2008 : Отправено: 18 Август, 2011 - 10:19:42
joroklima


Постоянен участник


Ако хладилника е при теб, виж дали вентилатора във фризера спира а компресора да продължава да работи. Така пак ще заскрежи доста и няма да смогне да разтопи леда.

Всичко записи: 461 : Дата на рег-ция: Дек. 2006 : Отправено: 18 Август, 2011 - 14:49:49
