 Поддържа много ниска температура
plm


Участник
От: Варна


Хладилник+фризер Candy mod: CCFF29/13 , №39004415080381

- В хладилната част поддържа отрицателни температури (-10). Във фризера (-30).
Управлението е електронно - потенциометър и два светодиода . Това е втори дефект. Първият път преди 1г. - изсъхнал гасящ мрежов кондензатор.
Вътре (по памет) - контролер PIC, реле, два симистора TLC336T. Корпусите на симисторите бяха леко стопени, откъм кондензатора (може би от първия дефект), смених ги с ВТА04/700 - без ефект. Електронната платка изглежда функционира нормално . Съмненията ми са в термистора за хладилната част, или магнет вентила(ако има такъв).

Моля, помогнете спешно , със схема, и стойности на термисторите (и разположението им върху изпарителя ....) , или други идеи !! Хладилника е при клиента.


Всичко записи: 68 : Дата на рег-ция: Дек. 2005 : Отправено: 19 Декември, 2005 - 19:42:13
kolyo



Админ
От: Русе


Ами датчиците на CANDY обикновенно са 2,7 килоома при стайна температура.
Платката обикновенно е CU 293 със PIC и четворен операционен усилвател.
http://www.qer.biz/qer/images/CY601d.jpg
За такъв хладилник никой не е чувал.Има 39006101 CCFF27/11ECO



Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 19 Декември, 2005 - 21:50:13
kolyo



Админ
От: Русе


Датчикът за температура е на куплунг CN 5 (червен)
Да не би потенциометъра да е прекъснал - като го въртиш,трябва напрежението на изводите му да се променя от 0 до 4 волта

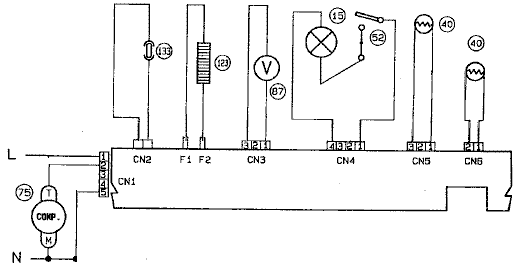

А ето и схемата:



Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 19 Декември, 2005 - 23:07:54
plm


Участник
От: Варна


Потенциометъра е наред. Термисторите имат нормално съпротивление при 25с (2.7к - 3.0к). Но дефекта е там някъде, около веригата на термистора на плюсовата част, която изключва компресора при 33к на термистора (потенциометър на минимум и "изключен"фризер). При колко к-ома на датчика на фризера , се изключва фризера не успях да уточня, но при 33к със сигурност е изключен.
Поставих нов термистор на плюсовата част, стария е щампован в една глуха тръбичка, новия сложих до него ( всичко това е под пяната) и го оставих да съхне. Мисля обаче, че с това няма да се свърши, но остават и други варианти ( последователно свързване, мех. термостат и т.н.).
Интересното е какви са стойностите на термисторите за отрицателни температури .

Всичко записи: 68 : Дата на рег-ция: Дек. 2005 : Отправено: 21 Декември, 2005 - 00:38:59
kolyo



Админ
От: Русе


Да не би бутона да е залепнал и хладилника да е останал в положение "SUPER".
Не можах да намеря характеристиката на датчика,но проблема явно не е в него.
Или филтровия кондензатор на захранването(C2) е изтекъл,
или има утечка някъде по платката,в кондензатора C10 или в самия операционен усилвател.

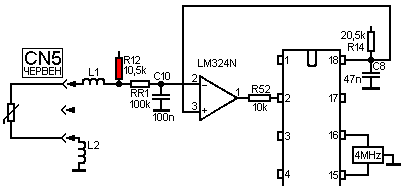

Пробвай да намалиш стойността на резистора R12



Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 21 Декември, 2005 - 01:12:04
kolyo



Админ
От: Русе

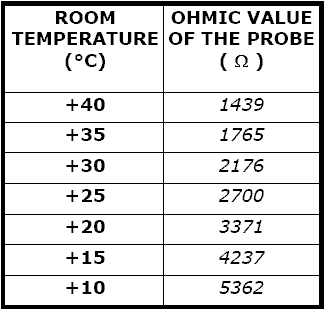

Намерих характеристиката на датчик ELEKTROLUX :



Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 21 Декември, 2005 - 08:59:52
plm


Участник
От: Варна


Първо - голямо благодаря за вниманието !!
Бутона "супер"(незадържащ тип , софтуерно у-ние) работи нормално , жълтата лампа включва и изключва .
Двата термистора "работят" по схема ИЛИ (според мен).
Вчера вместо CN5(Хл.) поставих тример и при 33к компресора изключи. Термистора на фризера при 32-33к вече беше "изключил"(при откачен вентилатор). - Тоест наистина почти сигурно, повредата е във веригата на термистора (R12 ;RP1 ;C10) . Още от вчера съм свързал последователно стария и новия Хл.термистор (за да увелича пада V) и чакам отзива на клиента.
Ако имам възможност, ще проверя въпросните елементи.

Всичко записи: 68 : Дата на рег-ция: Дек. 2005 : Отправено: 21 Декември, 2005 - 19:55:42
plm


Участник
От: Варна


Докладвам :
Не успях да проверя онези елементи , но:
- Изглежда се оказа виновен терморезистора на хладилната част. В момнта, според клиента, CANDY-то работи идеално с новия термистор - само с него без стария . Наблюдаваните леки разлики са:
1.- скъсен работен участък на потенциометъра - копчето е по-чувствително.
2.- диферента е по-малък.



Всичко записи: 68 : Дата на рег-ция: Дек. 2005 : Отправено: 04 Януари, 2006 - 21:57:23
kolyo



Админ
От: Русе


Хладилник candy ccff ­ 29/13
Здравеите . Проблема е следният -
температурата в хладилната камера е висока ( малко по ниска от ваншната) а в фризера достига и до -35 градуса поради непрекъснатата работа на компресора, които изключва може би по претоварване.
Наи вероятно проблема е в клапана за фреона към изпарителя на хладилната част ( управление или самия клапан) . В схемата мястото на клапана не съвпада .
Моля даите инфо за напрежението с което работи клапана и какав може да е проблема с управлението на клапана.
Сега сам премахнал сензора за температурата на хладилната камера от платката и компресора работи по регулиране само на фризера.
Благодаря за евентуалната помощ
При замерване на сапротивлението на клапана какви са нормалните стоиности. А на подгревателя за размразяване?
за да разбера на коя вразка е клапана
krushoyadeca

кво ще кажеш за пропуск.
Sashko

Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 15 Януари, 2011 - 00:20:57
krushoyadeca


Нов участник


изглежда че регулатора включва компресора при повишение на температурите едновременно на хладилната и фризерна част. и при изкаран сензор на хладилната част компресора не включва изобщто
_________________________________________________________________
възможно ли е при недостиг на фреон фризера да достига ниски температури а хладилника да прави минимум 12 градуса. Задавам вапроса тъи като температурата на тръбичката след компресора не е много гореща. Може би има и пропуски в клапаните на компресора, но тогава не би ли трябвало да не достига фризера до такива ниски температури - от порядака на -35 ?
елемента 133 в схемата какво е? Елемента 87 се оказва вентилатора наистина но 133 и 123 трябва да са реотанчето за разскраяване и какво още?
Това означава ли че няма клапан за изклюване включване на хладилния или фризерен клон
_________________________________________________________________
20 градуса е в стаята постоянно. За сервиз не ми се говори поради личен опит.
Между другото съм от Варна
Може ли някои да каже в хладилник с един компресор и две помещения за + и - температури има ли клапан за спиране ( подаване ) на фреон към едно от помещенията или винаги при работа на компресора фреона преминава и през двата изпарителя

Всичко записи: 2 : Дата на рег-ция: Яну. 2011 : Отправено: 15 Януари, 2011 - 08:47:12
kolyo



Админ
От: Русе


krushoyadeca, единия датчик е за регулиране на температурата в хладилната част, а вторият - за края на обезскрежаването на фризера
"клапана" в схемата е вентилатор
____________________________________________________________
Щом на схемата няма "клапан" , значи и в хладилника го няма

не е ли по добре да се обадиш в сервиз вместо да задаваш тъпи въпроси

Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 15 Януари, 2011 - 09:06:47
shaki80


Нов участник


хладилник candy ??? - набира лед в основната камера
какво да правя? да търся ли сервиз или нещо мога сама да си помогна
Хладилна е нов - на не повече от два месеца

Всичко записи: 1 : Дата на рег-ция: Авг. 2011 : Отправено: 07 Август, 2011 - 16:56:02
kolyo



Админ
От: Русе


Изключи го от щепсела за два дни с отворени врати,
ако не се оправи - обади се в сервиза

Всичко записи: 11470 : Дата на рег-ция: Дек. 2005 : Отправено: 07 Август, 2011 - 17:09:14
