| Търся четлива схема на пералня ПЕРЛА 05 |
|
|
|
|
|
|
|
|
Всичко записи: 12665 : Дата на рег-ция: Дек. 2005 : Отправено: 18 Декември, 2005 - 11:24:10 |
|
|
|
|
|
|
|
   |
|
Наистина са ужасни.Аз нямам освен на хартиен носител.
Просто ти трябват схемите или има проблем с някоя ПЕРЛА.
Ако не бързаш ще си инсталирам скенера и ще ги пратя. |
|
Всичко записи: 463 : Дата на рег-ция: Дек. 2005 : Отправено: 18 Декември, 2005 - 13:50:36 |
|
|
|
|
|
|
|
| |
|
Не бързам,просто исках да ги изложа тук.Какъв сайт за перални е,като няма схема на ПЕРЛА
ilko iliev , благодаря за схемата,сега я излагам така,а като я поочистя ще я сменя
|
|
Всичко записи: 12665 : Дата на рег-ция: Дек. 2005 : Отправено: 18 Декември, 2005 - 13:56:25 |
|
|
|
|
|
|
|
| |
|
Тази схема е за Перла 05 с програматор ЕРМ 311(македонски/ има още два вида схеми с Австрииски и сръбски програматори.ще си разровя нещата и ще ги пусна и тях. |
|
Всичко записи: 99 : Дата на рег-ция: Дек. 2005 : Отправено: 19 Декември, 2005 - 20:16:27 |
|
|
|
|
|
|
|
| |
|
Ето едно мое творение, което така и не го оправих да прилича на истинска принципна схема.
pdf
|
|
Всичко записи: 455 : Дата на рег-ция: Дек. 2005 : Отправено: 28 Декември, 2005 - 00:37:44 |
|
|
|
|
|
|
|
|
Всичко записи: 12665 : Дата на рег-ция: Дек. 2005 : Отправено: 28 Декември, 2005 - 01:26:17 |
|
|
|
|
|
Georgi
Редовен участник
От: Карлово
|
|
| |
|

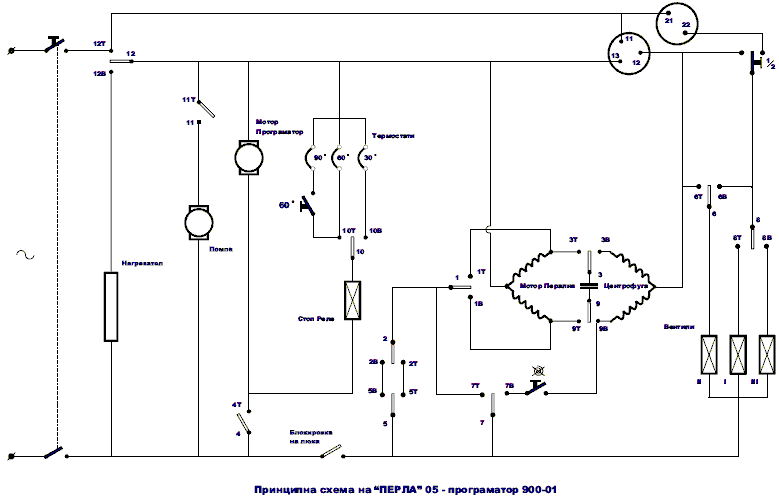

Това е диаграмата на ПЕРЛА 05 :
|
|
Всичко записи: 118 : Дата на рег-ция: Юли 2006 : Отправено: 21 Юли, 2006 - 23:01:32 |
|
|
|
|
|
|
|
| |
|

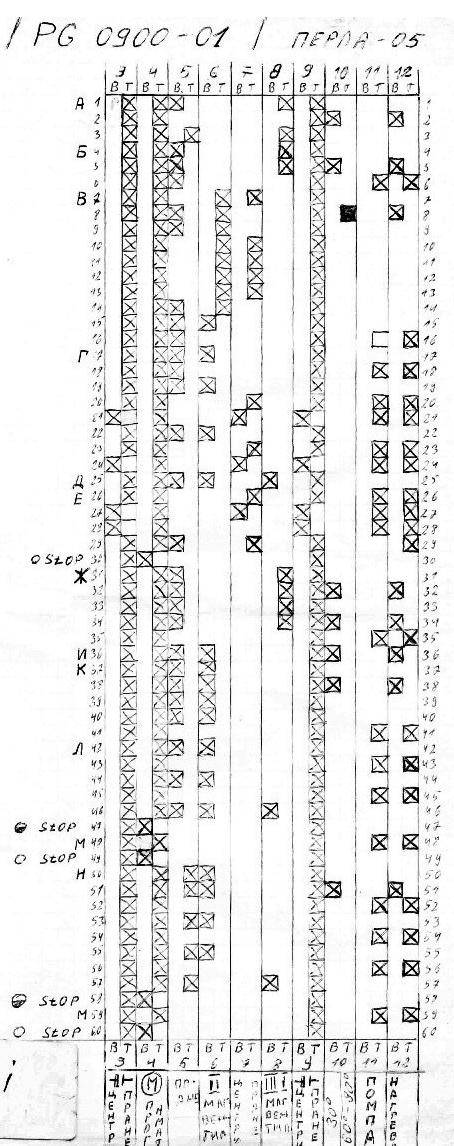

Здравейте, Имам ПЕРЛА 05 с програматор 0900-01, който се развали.
Имам и програматор EATON EAT9287.01, но никъде в линковете които сте оставили не намерих схема за него.
Ако някой ми изпрати ще съм му благодарен.
|
|
Всичко записи: 2 : Дата на рег-ция: Ноем. 2006 : Отправено: 19 Ноември, 2006 - 15:38:11 |
|
|
|
|
|
Georgi
Редовен участник
От: Карлово
|
|
|
Всичко записи: 118 : Дата на рег-ция: Юли 2006 : Отправено: 23 Февруари, 2007 - 20:16:00 |
|
|
|
|
|
|
|
| |
|
Дали може някой да ми каже, какво всъщост означавт в схемите буквите “В” и “Т” към контактите на програматора?
Във всички схеми за перла 05, които до сега съм виждал, има тези “В” и “Т”, обаче на програматора на моя перла 05 няма, май, такива букви до контактите, за това номерата са много повече - не само от 1-14, но до 26 или дори повече....
Ще съм благодарен за съвети,
Поздрави, Христо
|
|
Всичко записи: 4 : Дата на рег-ция: Яну. 2008 : Отправено: 09 Януари, 2008 - 15:56:58 |
|
|
|
|
|
|
|
| |
|
Ето ти монтажна схема на програматора без "B" и "T"
 |
|
Всичко записи: 455 : Дата на рег-ция: Дек. 2005 : Отправено: 09 Януари, 2008 - 20:03:36 |
|
|
|
|
|
|
|
| |
|
Здравейте Nebelservice, Благодаря за тази схемал! Изглежда доста полезна!
Дано пасва към програматора ми (EAT 9287, ако тове е името на модела)
Всъщност има и напечатан номер "165" някъде между контактите. Обаче има и номер "160" там...
Поздрави, Христо |
|
Всичко записи: 4 : Дата на рег-ция: Яну. 2008 : Отправено: 09 Януари, 2008 - 23:57:32 |
|
|
|
|
|
|
|
| |
|
здравеите пералнята ми е перла 05, отскоро прави проблеми - не иска да изпомпва водата
отворих я , имаше нагорели кабели от пускови ключ към програматора и на самия програматор и когато я пусна на "М" (източване) се чува едно странно като тракане ама тихичко от програматора не е шумно ама се чува и не иска да изпомпва .......
ако някои има идея какво е , да помага
аз смятам че самия програматор нещо се е прецакал ... иначе всичко останало работи ....... |
|
Всичко записи: 237 : Дата на рег-ция: Дек. 2008 : Отправено: 09 Февруари, 2009 - 20:43:27 |
|
|
|
|
|
|
|
| |
|
Не казваш дали работи помпата. Отива ли 220v до нея? |
|
Всичко записи: 442 : Дата на рег-ция: Окт. 2008 : Отправено: 09 Февруари, 2009 - 22:37:27 |
|
|
|
|
|
|
|
| |
|
току що я отворих и проблема не е в програматора, а в самата помпа ...... нещо запира не мога да разбера точно какво и не сам отварял още такава, значи с контролния кабел я пробвах 20 пъти от които два пъти ми запира нещо като я задвижа ръчно и се оправя .... работи 4-5 пъти и пак запира,
благодаря за отделеното време досега |
|
Всичко записи: 237 : Дата на рег-ция: Дек. 2008 : Отправено: 11 Февруари, 2009 - 21:36:45 |
|
|
|
|
|
|
|
| |
|
аз лично съм отварял перла 05 с два различни програматора съм ги виждал но изводите мисля че са еднакви  |
|
Всичко записи: 19 : Дата на рег-ция: Апр. 2009 : Отправено: 25 Април, 2009 - 17:07:46 |
|
|
|
|
|
|
|
| |
|
здравейте , имам една стара перла 05 с програматор еатон
някои мойе ли да ми даде схемата за сжързване ше съм много благодарен опитах се да го сменя и съм сгрешил нещо има го на капака но е повредена схемата

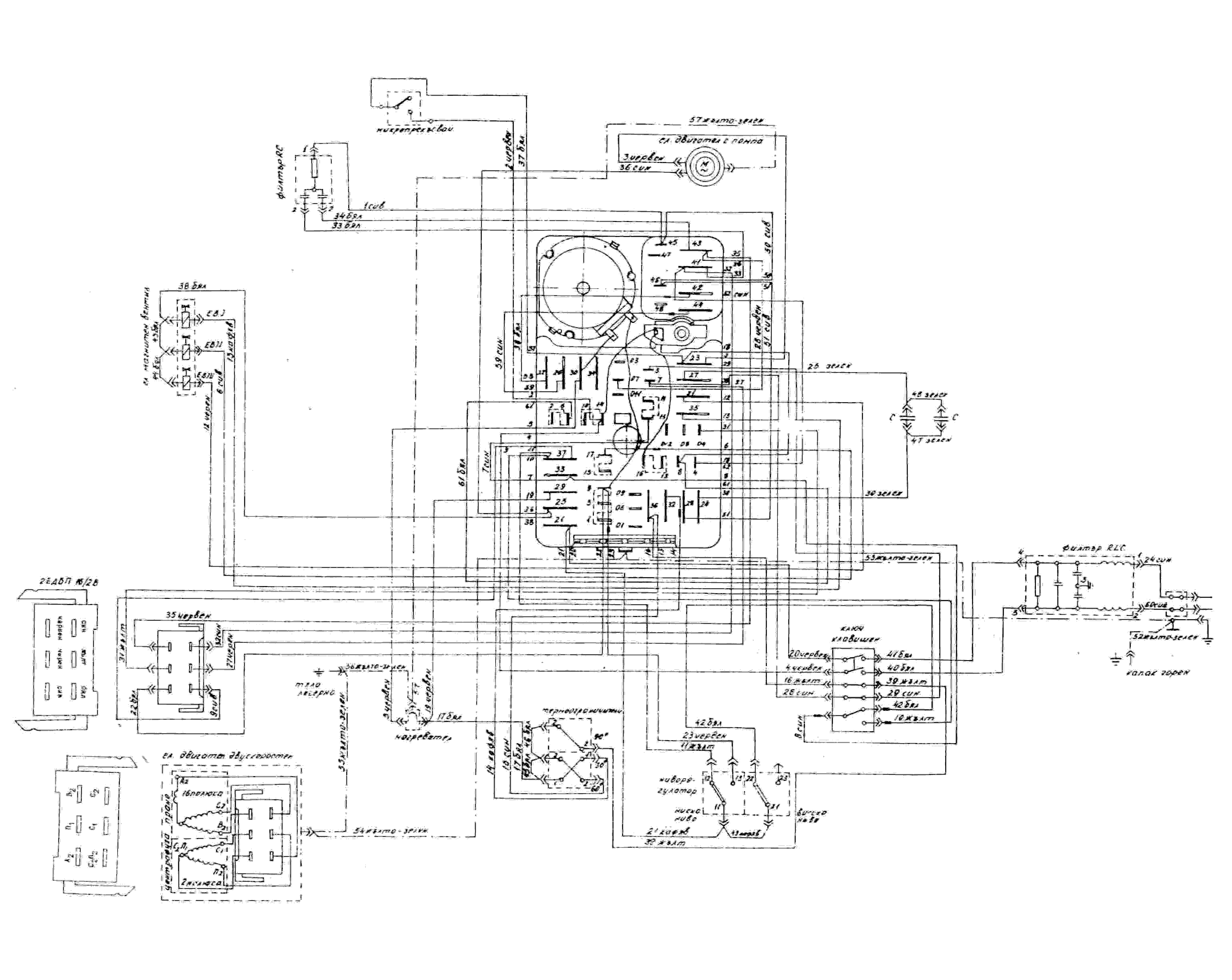

е това е но има леки разлики с оригинала
http://www.service-ruse.eu/dounload/WM/Perla/05E.gif |
|
Всичко записи: 4 : Дата на рег-ция: Яну. 2012 : Отправено: 27 Януари, 2012 - 17:38:31 |
|
|
|
|
|
|
|
| |
|
Към кои позиции са свързани двата моста на програматора EPM 311 B ? |
|
Всичко записи: 1 : Дата на рег-ция: Юли 2012 : Отправено: 02 Юли, 2012 - 14:02:37 |
|
|
|
|
|
|
|
| |
|
Задравейте имам една пералня перла 05 и двигателят не работи в режим пране, работи само на центрохуга.Врежим пране се опитва да завърти но не тръгва.
Смених кондензатора - няма ефект |
|
Всичко записи: 1 : Дата на рег-ция: Юли 2012 : Отправено: 10 Юли, 2012 - 12:28:14 |
|
|
|
|
|
|
|
| |
|

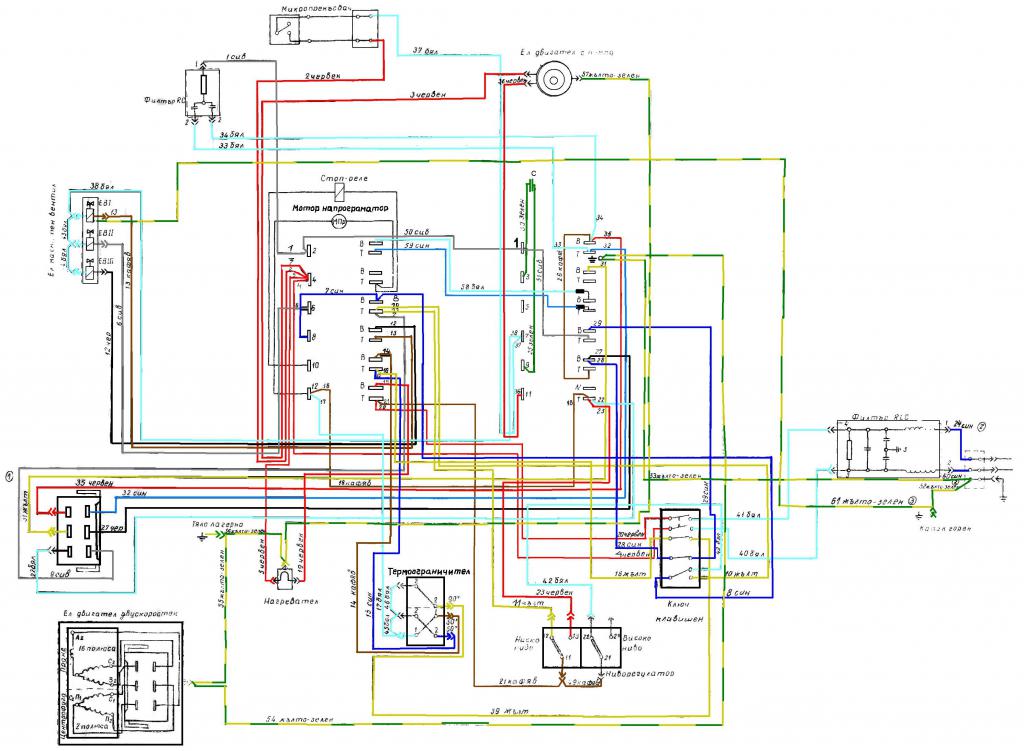

Схема на програматор EAT 9287.01 A-Перла 05
Здравейте,търся схема на програматор за Перла 05/ ЕАТ 9287.01А
Благодаря Ви.
lz2ao |
fudjielektrik |
|
|
Всичко записи: 12665 : Дата на рег-ция: Дек. 2005 : Отправено: 08 Юли, 2014 - 19:13:30 |
|
|
|
|
|
|
|
| |
|
Здравейте имам един програматор от перла 05 и въпросът ми е кои жици на двигателя къде отиват на програматора благодаря предварително
_______________________________________________________
и къде отиват 220 v на програматора 0900-02
|
|
