| Подробности программирования ПЗУ |
|
|
|
|
|
|
|
  |
|
Извините, если повторяюсь, возможно на многих форумах поднимался этот вопрос, но нигде не нашел как настраивать PonyProg для программирования этих ПЗУ. И на чем надо основываться, если эти настройки отличаются в зависимости от фирм производителей (например, Atmel, Fairchild, Microchip). Какие микросхемы памяти являются более надежными?
Спасибо!
|
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 04 Септември, 2007 - 18:14:32 |
|
|
|
|
|
|
|
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 05 Септември, 2007 - 09:38:43 |
|
|
|
|
|
|
|
| |
|
Вроде бы сделал, все как описано в скриншотах в одной из приведенных ссылок...
Понипрог выдает ошибку:
Device not responding, как я понимаю устройство не подлдерживается.
Это все, что надо настраивать?
Пробовал 6 различных ПЗУшек фирм Atmel, Fairchild и ST.
|
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 05 Септември, 2007 - 18:05:56 |
|
|
|
|
|
|
|
 |
|
Нужно преставить перемычку программатора, какой он у тебя ? |
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 05 Септември, 2007 - 18:15:44 |
|
|
|
|
|
|
|
| |
|
http://www.kimkit.ru/index.php?id_kat=262&id_tov=14104

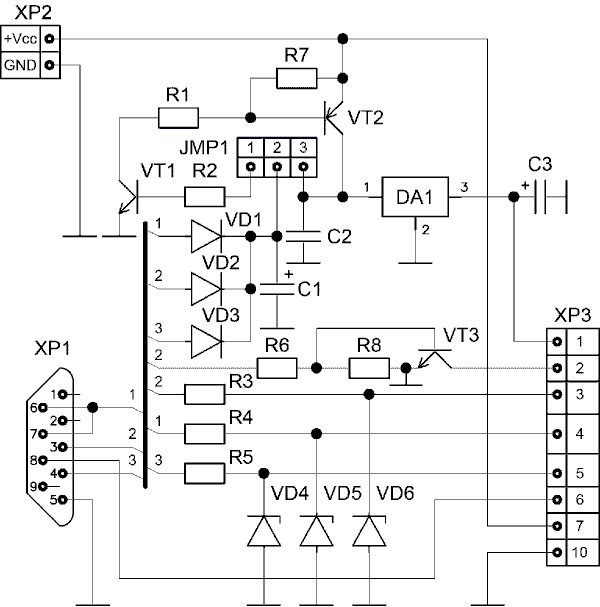

Схема на него там же внизу.
Перемычка одна единственная для выбора источника питания, установлена в положении 2-3, питается от com-порта.
_______________________________________________________

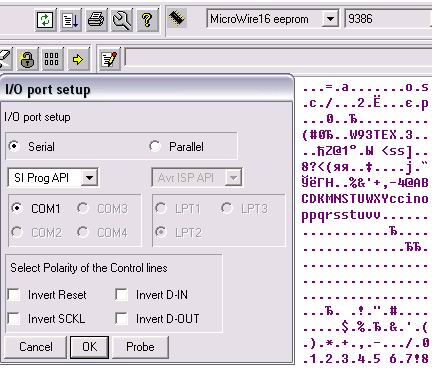

После того, как поставил галочки D-IN и D-OUT
Больше не выдает сообщения, что устройство не поддерживается.
Выскакивает статусная строка записи(до 100%), потом верификации(также до 100%) и после этого выдает ошибку. (Verification failed)
После чтения с ЕЕПРОМ все ячейки памяти показываются со значением FF.
|
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 05 Септември, 2007 - 18:32:46 |
|
|
|
|
|
|
|
| |
|
Подключи выпрямитель на 9 вольт и опять попробуй(JMP1 надо переключить) |
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 05 Септември, 2007 - 19:03:41 |
|
|
|
|
|
|
|
| |
|
Подключил блок питания.
менял напряжение с 6 до 9 В
Выдает ту же ошибку |
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 05 Септември, 2007 - 19:16:59 |
|
|
|
|
|
|
|
| |
|
Lissmeister, замерь напряжение между выводах 5 и 8 микрухи, должно быть 5 волт
может не в ту колодку подключил
Или попробуй на другом компе
| После того, как поставил галочки D-IN и D-OUT |
убери |
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 05 Септември, 2007 - 19:56:15 |
|
|
|
|
|
|
|
| |
|
Убрал..
Колодка на этом адаптере одна единственная для этой серии микросхем..
Купил на всякий случай новую ПЗУшку...
после верификации данных, пишет Write failed
Но что-то уже записывет, потому что после чтения она оказывается не пустой, но записанное не соответствует исходной прошивке.
Хм, а напряжение на ней 0,5 В .. |
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 06 Септември, 2007 - 18:24:36 |
|
|
|
|
|
|
|
| |
|
| записанное не соответствует исходной прошивке |
качай здесь-посмотрим
| напряжение на ней 0,5 В .. |
напряжение подается только во время чтения и записи |
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 06 Септември, 2007 - 18:46:57 |
|
|
|
|
|
|
|
| |
|
А при чтении/записи 5В.
Пробую зашивать в Atmel, если это важно...

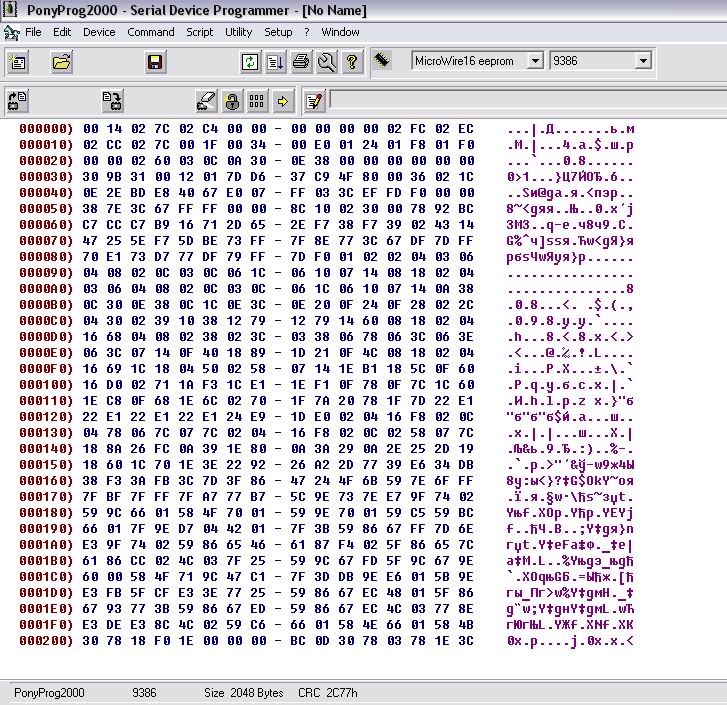

Оригинальная прошивка: W93TEX_23308_0110_078974
|
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 10 Септември, 2007 - 17:34:16 |
|
|
|
|
|
|
|
| |
|
Lissmeister, попробуй на другом компе - или компютер барахлит, или программатор.
А может у тебя провода длинные ? |
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 10 Септември, 2007 - 17:47:51 |
|
|
|
|
|
|
|
| |
|
Программатор вставляется непосредственно в com-порт, а доп.адаптер с панелькой 8dip соединен через шлейф с программатором, шлейф длинной примерно 25 см, критичная длинна? |
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 10 Септември, 2007 - 18:34:17 |
|
|
|
|
|
|
|
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 10 Септември, 2007 - 18:55:02 |
|
|
|
|
|
|
|
| |
|
PonyProg2000
Version 2.07a Beta May 3 2007
Так оттуда и скачивал...
скачал такую:
Version 1.17h Nov 3 2000
Записывает на ПЗУ тоже самое, что и прошлая версия...
Пробовал сегодня на другой машине, точно такой же эффект...
С Atmelом не хочет видимо программатор работать, нашел ЕЕПРОМ от ST и все зашилось, после чтения выдает модель машины!
Спасибо большое за помощь !!!  |
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 12 Септември, 2007 - 17:36:56 |
|
|
|
|
|
|
|
| |
|
Lissmeister, "с Atmelом" нужно шить на MicroWire8 eeprom (8 битная)
|
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 12 Септември, 2007 - 17:44:31 |
|
|
|
|
|
|
|
| |
|
Ясно, премного благодарен.. ))
А как определить какую версию прошивки надо зашивать в ПЗУ?
Просто на одну и ту же модель идут разные прошивки?
По каким номерам? |
|
Всичко записи: 70 : Дата на рег-ция: Авг. 2006 : Отправено: 14 Септември, 2007 - 18:12:48 |
|
|
|
|
|
|
|
| |
|
Обычно первые версии прошивки( _0000 , _0002 ) для старых плат(ARISTON FE) , а последние - для новых.
Вообще то можно узнать версию прошивки на сервизном сайте производителя, но и без нее как нибудь справишся. |
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 14 Септември, 2007 - 18:36:22 |
|
|
|
|
|
|
|
|
Всичко записи: 12666 : Дата на рег-ция: Дек. 2005 : Отправено: 13 Февруари, 2011 - 19:43:49 |
|
|
|
|
|
|
|
| |
|
Благодаря,kolyo
,от два дена си троша нервите.Програматор сменях...чипове... |
|
